Pochopenie detekcie akustického úniku

Aké sú zvuky úniku vody?
Únik vody v podzemných, tlakových potrubiach môže vydávať rôzne zvuky:
●„Syčanie“ alebo „Hučenie“ spôsobené vibráciami potrubia a znížením tlaku v clone
●Z vody prúdiacej okolo potrubia sa ozýva „Šplechnutie“ alebo „Babbling Brook“.
● Rýchly zvuk „búchania/búchania“ z vodného spreja, ktorý naráža na stenu pôdnej dutiny
● Malé „cinkajúce“ zvuky kameňov a kamienkov, ktoré sa odrážajú od potrubia
Zvuk „Hiss“ alebo „Whoosh“, ktorý často znie ako neustály statický hluk, je jediný, ktorý je vždy prítomný pri netesnostiach v potrubiach s tlakom vody 30 psi alebo vyšším. Ostatné zvuky môžu alebo nemusia byť prítomné a zvyčajne nie sú také hlasné. Takže sa rozhodneme: "Dochádza k úniku?" počúvaním „Hiss“ alebo „Whoosh“.

Aké faktory ovplyvňujú tieto zvuky?
Existuje niekoľko faktorov, ktoré ovplyvňujú hlasitosť a frekvenčný rozsah zvukov spôsobených únikmi vody prenášanými na potrubia a prenášanými na povrch zeme:
● Tlak vody v potrubí
● Materiál potrubia a priemer potrubia
● Typ pôdy a zhutnenie pôdy
● Hĺbka pôdy nad potrubím
● Krytie povrchu: tráva, sypká pôda, asfalt, betónová doska atď.

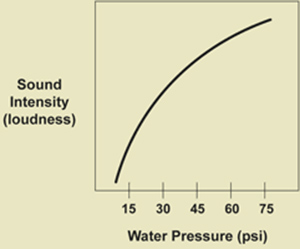

Hlasitosť alebo intenzita zvuku úniku je priamo úmerná tlaku vody vo vnútri potrubia (až do limitu):


Intenzita zvuku (hlasitosť) vs. tlak vody
Kovové rúry, ako sú železné rozvody, medené rozvody a oceľové rúry, prenášajú zvuky úniku vody, ktoré sú hlasnejšie a častejšie ako PVC rúry alebo azbestocementové rúry. Preto je dôležitá znalosť materiálu potrubia.
Rúry s veľkým priemerom, či už ide o PVC, betón, oceľ alebo železo, prenášajú oveľa menej zvuku z úniku vody ako rúry s malým priemerom. A rúry s veľkým priemerom prenášajú zvuky s nižšou frekvenciou ako rúry s malým priemerom.
Piesočnatá pôda a veľmi sypká pôda, najmä nad čerstvo zakopaným potrubím, neprenášajú veľmi dobre zvuky priesakov vody, ani vodou nasýtené pôdy, ako sú močiare a močiare. Tvrdá, zhutnená pôda najlepšie prenáša zvuky úniku vody. Pôda veľmi rýchlo absorbuje zvuky úniku vody. Úniky vo vodovodných potrubiach, ktoré sú hlboké len 3 alebo 4 stopy, sú oveľa ľahšie počuť na povrchu zeme ako netesnosti v hlbších potrubiach. V hĺbke 7 alebo 8 stôp len veľmi veľké úniky s dobrým tlakom vody vytvoria dostatok hluku na to, aby bolo počuť na povrchu.
Napokon, dôležitý rozdiel je aj v pôdnom kryte, či už ide o asfaltovú ulicu, uvoľnenú špinu, betónovú platňu alebo trávnatý trávnik. Tvrdé povrchy ulíc a betónové dosky rezonujú so zvukmi úniku vody a únik možno počuť na 5 až 10 stôp alebo viac na oboch stranách vodovodného potrubia. Trávnaté trávniky a uvoľnené nečistoty neponúkajú taký rezonujúci tanierový povrch a ich povrchové variácie sťažujú pevný kontakt.
späť na začiatok stránky

Ako sa únikové zvuky šíria potrubím?
Kovové rúry, najmä železné rozvody s priemerom 6 palcov až 12 palcov, medené rozvody a oceľové rúry prenášajú zvuky úniku vody na stovky stôp v každom smere. Azbestocementové potrubie a PVC potrubie neprenášajú zvuky ani zďaleka tak ďaleko.
Vzdialenosti prenášané pre zvuky „Hiss“ alebo „Whoosh“ pri úniku vody sú funkciou priemeru potrubia, ako aj materiálu potrubia:

Materiál potrubia a priemer Vzdialenosť Zvuky sa pohybujú pri úniku 2 GPM pri 60 PSI
 6-palcové liatinové potrubie 600 až 1000 stôp
 12-palcová liatinová rúra 400 až 800 stôp
 24-palcová liatinová rúra 200 až 400 stôp
 6-palcové AC potrubie 400 až 800 stôp
 12-palcové AC potrubie 300 až 500 stôp
 24-palcové AC potrubie 100 až 300 stôp
 6-palcové PVC potrubie 200 až 300 stôp
 12-palcové PVC potrubie 100 až 200 stôp
 24-palcové PVC potrubie 50 až 100 stôp
Znalosť materiálu a priemeru potrubia je preto dôležitá, aby ste vedeli, ako ďaleko sa môže zvuk úniku prenášať pozdĺž stien potrubia

Ako sa zvuky úniku šíria pôdou?

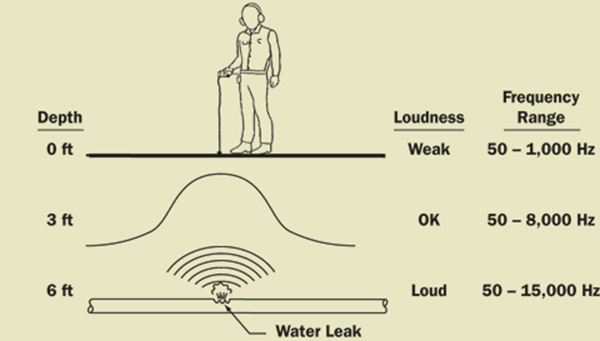

Pôda veľmi rýchlo absorbuje zvuky úniku vody:
Pôda absorbuje vysoké frekvencie vo väčšej miere ako nízke frekvencie. Pri netesnosti v potrubí hlbokom 6 stôp je zvuk „Hiss“ alebo „Whoosh“ slabý a „utlmený“, tj počujete len nižšie frekvencie. V prípade úniku v potrubí hlbokom 3 stopy je zvuk hlasnejší a má mierne vyššiu frekvenciu.

geodetické

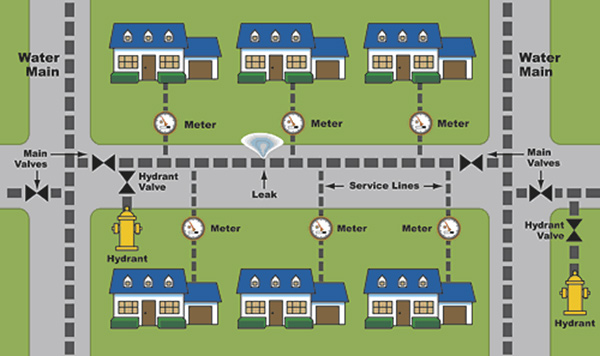

„Prieskum“ je termín používaný na počúvanie úniku vody, keď neexistujú žiadne zjavné dôkazy, napríklad voda tečúca po ulici. Každý hydrant, ventil a servisné vedenie je možným miestom, kde môžete počuť zvuky úniku vody:

Keďže zvuky sa šíria po stenách potrubia lepšie ako cez pôdu, vždy najskôr počúvajte pri hydrantoch, ventiloch a meračoch. Keď sa priblížite k úniku, zvuk bude hlasnejší. Nakoniec rozhodnite, ktoré dve z týchto miest sú najhlasnejšie. Teraz ste pripravení na „určenie úniku vody“.
